JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM |
| 齒輪箱 GEAR box | Stainless Steel |
最高工作壓力
| 90°C 以下靜流水 / 90°C Under non shock | 10 kgf/cm² |
| 閥體測試 / Body test | 15 kgf/cm²(HYD.) |
| 閥座測試 / Seat test | 11 kgf/cm²(HYD.) |

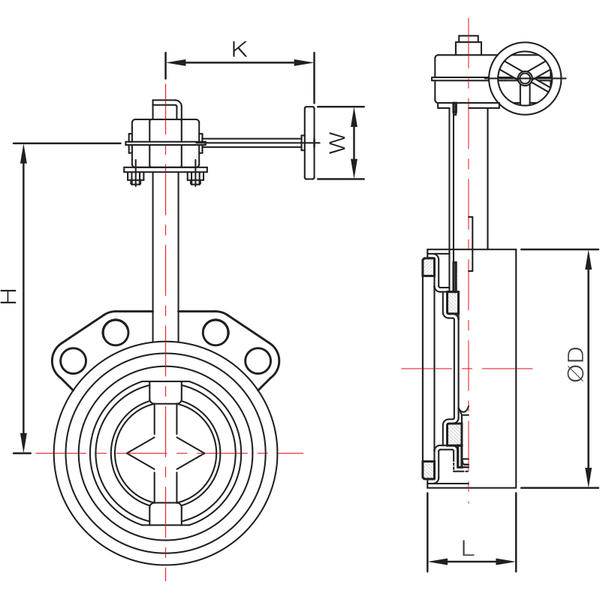

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 |
| D | 83 | 100 | 115 | 140 | 170 | 198 | 250 |
| K | 164 | 164 | 164 | 164 | 210 | 210 | 210 |
| W | 90 | 90 | 90 | 90 | 160 | 160 | 160 |
| H | 162 | 169 | 176 | 191 | 215 | 230 | 255 |
單位:mm(±2mm)
註：1.本產品含有防結露功能特性。 2.本產品重量為市面上不鏽鋼蝶閥輕1/3。 3.日本JIS所認證之產品。 4.若10吋(含)以上,型號將改為990B。 5.安裝前須關閉閥盤。
